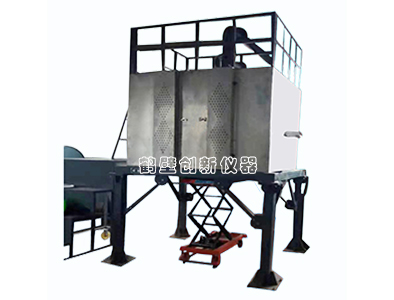

CXJL-70实验焦炉测定仪

CXJL-70实验焦炉测定仪用于常规及捣固炼焦的试验研究。为合理利用煤炭资源及改进焦炭产品质量提供试验研究数据，用于指导和改进生产?；箍梢愿萆山固康睦淝慷戎副旰腿惹慷戎副晏教趾鲜实呐涿禾跫?，推断用于生产的经济性和可能性，并为煤资源的合理利用提供资料。

技术参数:

1、试验焦炉

1.1装煤量：>70公斤（湿基，装煤密度0.72吨/m3-1.03吨/m3）

1.2炭化室有效尺寸(长×宽×高)：660×420×650mm

1.3装煤箱尺寸(长×宽×高×厚)：620×370×590mm×5mm

1.4煤饼尺寸(长×宽×高)：580×370×（400-500）mm，（装煤箱沿长向煤饼两侧各加装20mm石棉隔热，沿高向煤饼上部盖20mm石棉隔热）

1.5燃烧室两侧各有 6 根硅炭棒加热

1.6结焦时间:16h-24h（正常试验时控制在22h）

1.7火道温度:1050℃±10℃(额定最高温度1350℃)

1.8焦饼中心温度:≥950℃

2、中央控制系统

采用PLC控制技术，计算机控制调节加热温度，由计算机实现控制加热元件，完成试验要求的温度控制，温控精度高，使用可靠方便，试验数据可存储、显示和打印。

2.1电源：380V，50HZ

2.2额定功率：≤70KW

2.3控温程序：可自行编定升温曲线和保温时间。

2.4精度：0.5级

3、熄焦系统

采用水熄焦方式，选配干熄焦系统。

4、1/4焦炭机械强度测定转鼓（半自动鼓门，操作方便）

4.1鼓内直径：Φ1000mm±5mm，转鼓内长： 250mm±5mm，鼓壁厚度：8mm

4.2转速：25±1转/min，100转时间为4min±10S

4.3电机:1.5kw

4.4工作电压：380V±10%　

5、焦炭落下强度测定装置

5.1试验箱:710mm×455mm×380mm，钢板厚度:3mm

5.2落下高度:1830mm

5.3落下台:1220mm×965mm×200mm ，钢板厚度:12mm

5.4电机:1.5千瓦

5.5工作电压：380V±10%

6、 焦炭筛分组成筛(手筛)

6.1筛片有效面积1000mm×700mm

6.2筛片用2mm冷轧板冲孔形成，方孔，筛孔为80mm×80mm、60mm×60mm、40mm×40mm、25mm×25mm

6.3木质筛框，带手柄

7、焦炭转鼓强度筛(手筛)

7.1筛片面积1000mm×700mm

7.2筛片用2mm冷轧板冲孔形成，圆孔， Φ40mm、Φ25mm、Φ10mm

7.3木质筛框，带手柄

8、DG-01捣固机:

8.1用途:用于调整入炉煤密度。

8.2技术指标：

捣固密度：0.72吨/m3-1.03吨/m3

捣固行程高度：≤600 mm

捣固锤行程：150 mm

设备外型尺寸：1300mm*700mm*1700mm

工作电压：380V±10%

设备重量：450kg
